Một số ký hiệu cửa chống cháy trên bản vẽ thông dụng

Ký hiệu cửa chống cháy là tiêu chuẩn an toàn bắt buộc tại các công trình đông dân như nhà ở, chung cư, văn phòng hay trung tâm thương mại. Các ký hiệu này thường được trình bày dưới dạng viết tắt hoặc biểu đồ chuyên ngành, khiến nhiều người không chuyên dễ nhầm lẫn. Bài viết này của Phong Thịnh Door sẽ trình bày chi tiết một số ký hiệu cửa chống cháy trên bản vẽ thông dụng để hỗ trợ người dân đọc hiểu và quy trình thi công diễn ra chính xác và an toàn.

Những yêu cầu chung của cửa thép chống cháy

Cửa thép chống cháy là một hạng mục quan trọng trong hệ thống an toàn công trình, đặc biệt trong việc kiểm soát cháy lan và đảm bảo lối thoát hiểm an toàn khi xảy ra hỏa hoạn. Dưới đây là những yêu cầu cơ bản mà cửa thép chống cháy cần đáp ứng, thường đi kèm với các ký hiệu cửa chống cháy cụ thể trên bản vẽ kỹ thuật:

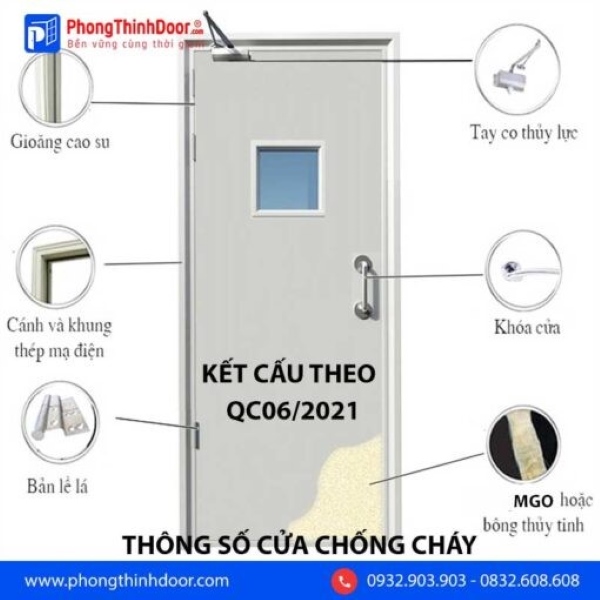

• Vật liệu cấu thành: Khung và cánh cửa phải dày từ 40mm đến 50mm và chế tác từ thép mạ kẽm với độ dày từ 1.0mm trở lên, và được thiết kế kín khít để ngăn khói và khí độc lan rộng.
• Cấp độ chống cháy: Được phân loại theo thời gian chịu lửa như EI60, EI70, EI90, EI120, tương ứng với khả năng giữ được hình dạng và ngăn lửa xuyên qua từ 60 đến 120 phút.

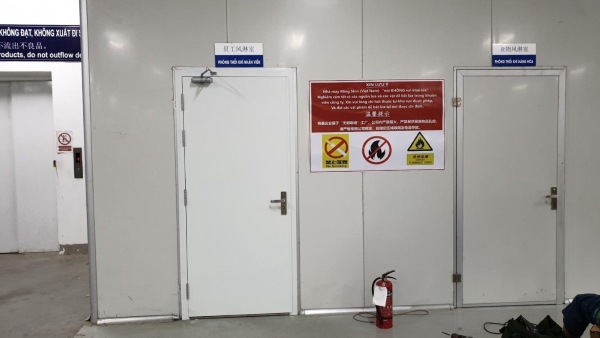

• Vị trí lắp đặt: Cửa chống cháy bắt buộc phải được sử dụng tại lối thoát hiểm, cầu thang bộ, tầng hầm, kho chứa hàng và các khu vực kỹ thuật.
• Phụ kiện đồng bộ: Bao gồm bản lề, khóa, thanh thoát hiểm, tay co thủy lực, khóa chống cháy, gioăng chống cháy, gioăng cao su ngăn khói…

Ngoài ra, cửa thép chống cháy phải tuân theo các quy chuẩn an toàn cháy tại Việt Nam như QCVN 06:2022/BXD và TCVN 9383:2012, quy định về mức độ chịu lửa và yêu cầu kỹ thuật.

Ký hiệu cửa chống cháy là gì?

Ký hiệu cửa chống cháy là các mã hiệu hoặc ký tự được sử dụng trong bản vẽ kỹ thuật xây dựng nhằm thể hiện vị trí, chủng loại và khả năng chịu nhiệt của từng loại cửa chống cháy trong công trình. Những ký hiệu này thường đi kèm với thông số kỹ thuật như thời gian chịu lửa (EI60, EI90, EI120), chất liệu cửa hoặc mã số vị trí lắp đặt cụ thể. Tất cả các ký hiệu đều được chuẩn hóa và được sử dụng như quy chuẩn chung để truyền đạt thông tin về cửa đến người xem nhanh chóng và hiệu quả nhất.

Một số ký hiệu cửa chống cháy trên bản vẽ thông dụng

Trên bản vẽ kỹ thuật, ký hiệu cửa chống cháy có thể được trình bày theo nhiều dạng khác nhau như hình học, chữ viết tắt hoặc biểu tượng quốc tế. Ví dụ phổ biến gồm:

• FD60, FD90, FD120: Fire Door chịu lửa 60–90–120 phút
• CC1, CC2: Cửa chống cháy số thứ tự trong bản vẽ
• Ký hiệu ô cửa và màu sắc đặc biệt đại diện cho từng cấp độ chống cháy

Các ký hiệu cửa chống cháy này đóng vai trò định hướng thi công và đảm bảo các khu vực trọng yếu được lắp đúng loại cửa đạt chuẩn.

Ký hiệu lối thoát hiểm

Lối thoát hiểm trong bản vẽ thường được ký hiệu bằng biểu tượng hình người đang chạy về phía cửa kèm mũi tên chỉ hướng. Ký hiệu này có thể đi kèm với các dòng chữ như “EXIT” hoặc “LỐI THOÁT HIỂM” để tăng tính nhận biết. Đây là khu vực ưu tiên lắp đặt cửa chống cháy để đảm bảo an toàn khi xảy ra sự cố.

Ký hiệu cảnh báo

Ký hiệu cảnh báo thường là các biểu tượng hình tam giác màu vàng với viền đen và dấu chấm than ở giữa. Những ký hiệu này nhằm cảnh báo khu vực có nguy cơ cháy nổ hoặc cần đặc biệt chú ý. Loại biển này Trong hệ thống cửa chống cháy, các ký hiệu cảnh báo sẽ giúp người dùng nhận biết nhanh và nâng cao ý thức phòng cháy chữa cháy.

Ký hiệu bắt buộc

Ký hiệu bắt buộc có dạng hình tròn nền xanh, bên trong là biểu tượng màu trắng thể hiện hành động cần tuân thủ. Ví dụ như biểu tượng yêu cầu “đóng cửa sau khi sử dụng” để giữ nguyên tác dụng ngăn cháy của cửa thép chống cháy. Những biểu tượng này thường xuất hiện gần các khu vực lắp đặt cửa nhằm nhắc nhở người sử dụng tuân thủ đúng quy định.

Ký hiệu cửa thoát khẩn

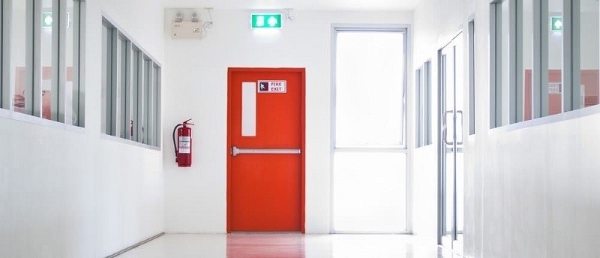

Cửa thoát khẩn được ký hiệu bằng hình chữ nhật kèm biểu tượng người chạy hoặc dòng chữ “EMERGENCY EXIT”. Đây là những cánh cửa cần đảm bảo tiêu chuẩn chống cháy cao, thường lắp tại cầu thang, hành lang hoặc lối ra khẩn cấp. Trên bản vẽ, cửa này luôn phải đi kèm ký hiệu cửa chống cháy đạt tiêu chuẩn, nhằm đảm bảo thoát hiểm an toàn trong mọi tình huống.

Tình trạng an toàn

Ký hiệu tình trạng an toàn là các biểu tượng thể hiện khu vực an toàn hoặc các thiết bị đã được kiểm định. Trên bản vẽ hoặc thực tế, tình trạng an toàn thường được thể hiện bằng biểu tượng màu xanh lá và hình ảnh như dấu kiểm, khóa cửa an toàn hoặc người đội mũ bảo hộ.

Chỉ dẫn hành động khi có cháy

Ký hiệu này hướng dẫn người sử dụng các bước cần làm khi xảy ra sự cố cháy như: “Dùng lối thoát hiểm”, “Không sử dụng thang máy”, hoặc “Gọi 114”. Các chỉ dẫn thường đi kèm với biểu tượng hình ảnh minh họa cụ thể. Những hướng dẫn này cần đặt gần khu vực cửa chống cháy để đảm bảo mọi người kịp thời ứng phó.

Ký hiệu cấm

Ký hiệu cấm thường có nền trắng, viền đỏ và biểu tượng gạch chéo như “Cấm hút thuốc”, “Cấm sử dụng nguồn lửa”. Những ký hiệu thường lắp đặt trong các tòa nhà này đóng vai trò quan trọng trong phòng ngừa nguy cơ cháy, nhất là ở khu vực lắp đặt cửa thép chống cháy. Việc tuân thủ các biểu tượng cấm giúp tăng hiệu quả bảo vệ an toàn cho toàn bộ công trình.

Thiết bị báo cháy và chữa cháy

Ký hiệu cho thiết bị báo cháy và chữa cháy thường bao gồm hình ảnh chuông báo cháy, bình chữa cháy, vòi phun hoặc nút nhấn báo cháy. Những thiết bị này cần được bố trí gần khu vực cửa chống cháy để kịp thời ứng phó khi có sự cố xảy ra.

Ứng dụng của cửa thép chống cháy

Cửa thép chống cháy là thiết bị không thể thiếu trong các công trình hiện đại, đóng vai trò quan trọng trong việc ngăn chặn cháy lan và bảo vệ an toàn tính mạng, tài sản. Với khả năng chịu lửa vượt trội trong nhiều giờ liền và được ứng dụng rộng rãi ở nhiều lĩnh vực khác nhau. Trên bản vẽ thiết kế, các vị trí lắp đặt thiết bị này luôn đi kèm với ký hiệu cửa chống cháy nhằm đảm bảo tính chính xác trong thi công và kiểm định.

1. Ứng dụng trong nhà ở dân dụng

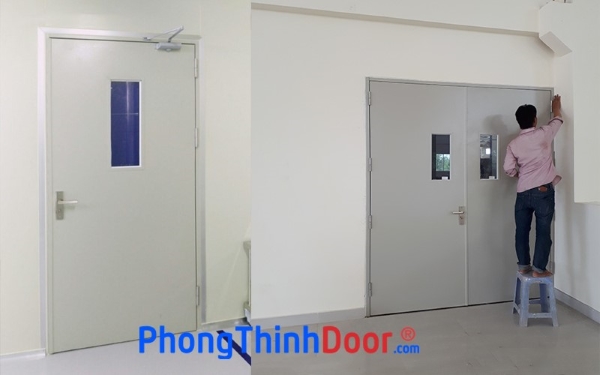

Trong các căn hộ chung cư hoặc nhà phố, cửa thép chống cháy thường được lắp tại cửa ra vào, cửa thông phòng, cửa dẫn ra cầu thang, cửa thoát hiểm hoặc khu vực gần bếp. Nhờ khả năng cách nhiệt và chịu lửa trong thời gian dài (thường từ 60 đến 120 phút), loại cửa này giúp ngăn chặn lửa lan rộng, giảm thiểu thiệt hại về tài sản và bảo vệ an toàn cho cư dân trong trường hợp có hỏa hoạn.

2. Ứng dụng trong tòa nhà cao tầng và chung cư

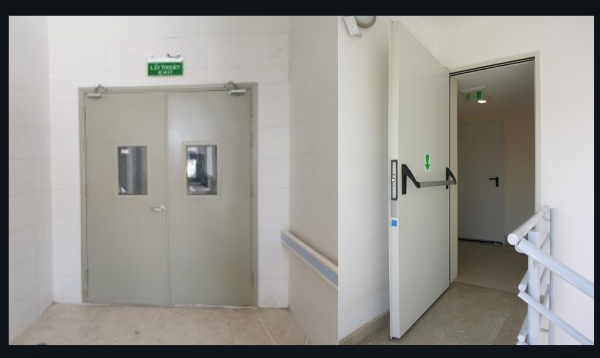

Tòa nhà cao tầng và chung cư là những nơi có nhiều cư dân sinh sống, do đó yêu cầu về phòng cháy chữa cháy rất khắt khe. Vì chủ tòa thường lắp đặt cửa thép chống cháy tại hành lang, lối thoát hiểm, cửa căn hộ, phòng kỹ thuật, phòng máy bơm nước… Việc chọn mua và lặp đặt đúng kỹ thuật cửa chống cháy sẽ hạn chế tối đa sự lan truyền của khói và lửa, đồng thời đảm bảo an toàn khi sơ tán cư dân.

3. Ứng dụng trong nhà máy, khu công nghiệp

Các nhà máy, xưởng sản xuất và khu công nghiệp là nơi có nguy cơ cháy nổ cao do chứa nhiều vật liệu dễ cháy. Với kết cấu chắc chắn, chống cháy và cách âm tốt, cửa thép chống cháy có thể ngăn lửa lan rộng, cô lập khu vực có nguy cơ cao như kho chứa hóa chất. Đồng thời, loại cửa này giúp tạo lối thoát hiểm an toàn, hỗ trợ quá trình sơ tán công nhân, giảm thiểu tối đa thiệt hại về người và tài sản.

4. Ứng dụng trong bệnh viện và cơ sở y tế

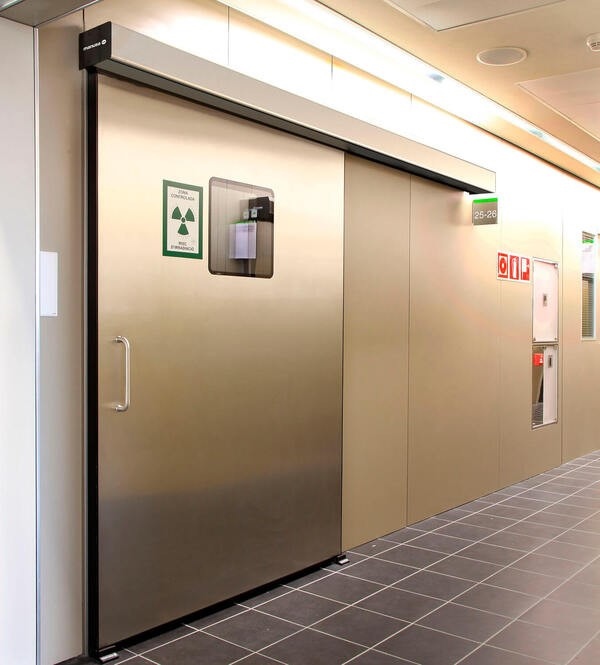

Trong môi trường nhạy cảm như bệnh viện và các cơ sở y tế là những nơi cần sự an toàn tuyệt đối cho bệnh nhân, đội ngũ nhân viên y tế và thiết bị y tế. Vì vậy, cửa thép chống cháy thường được lắp đặt tại cửa phòng cấp cứu, phòng mổ, hành lang, lối thoát hiểm, khu vực chứa thuốc và thiết bị y tế. Ngoài việc chống lửa và khói lan rộng, cửa chống cháy còn hỗ trợ sơ tán nhanh chóng, giảm thiểu rủi ro trong tình huống khẩn cấp, bảo vệ tài sản và duy trì hoạt động cứu chữa hiệu quả.

5. Ứng dụng trong trường học và cơ sở giáo dục

Trường học là nơi tập trung đông học sinh, sinh viên và giáo viên, nên yêu cầu an toàn phòng cháy chữa cháy là rất cao. Cửa thép chống cháy được sử dụng ở các lối thoát hiểm, phòng thực hành và hành lang chính, giúp hỗ trợ công tác sơ tán nhanh chóng khi xảy ra sự cố. Các ký hiệu cửa chống cháy trong bản vẽ sẽ giúp xác định vị trí lắp đặt đúng nơi cần thiết, hỗ trợ quá trình nghiệm thu dễ dàng.

=> Xem thêm:

• Tiêu chuẩn EI và E đối với cửa chống cháy
• Doorsill là gì
• Cửa chống cháy tại Phong Thịnh Door
• Các cửa chống cháy được tin dùng
• Cửa chống cháy mở 2 chiều
• Cửa chống cháy 2 chiều tại Phong Thịnh Door

Phong Thịnh Door – Cung cấp cửa thép chống cháy cho mọi công trình

Phong Thịnh Door là đơn vị tiên phong trong lĩnh vực sản xuất và cung cấp cửa thép chống cháy tại Việt Nam. Sản phẩm của chúng tôi đã được kiểm định và chứng nhận khả năng chống cháy từ 60 đến 120 phút. Đặc biệt, mỗi mẫu cửa đều đi kèm hướng dẫn lắp đặt chi tiết và ký hiệu cửa chống cháy rõ ràng, hỗ trợ khách hàng và đơn vị thi công chính xác, nhanh chóng và hiệu quả.

Với hơn 10 năm kinh nghiệm trong lĩnh vực sản xuất và thi công cửa chống cháy, cửa thoát hiểm và cửa thép công nghiệp, Phong Thịnh Door đã xây dựng được đội ngũ kỹ thuật chuyên sâu cùng hệ thống máy móc sản xuất hiện đại. Chúng tôi hiện áp dụng hệ thống quản lý chất lượng ISO 9001:2015 và đã đạt chứng chỉ kiểm định từ Cục Cảnh sát PCCC, đủ điều kiện cung cấp cho thị trường xây dựng trên toàn quốc.

Thông tin liên hệ

• Website: phongthinhdoor.com
• Hotline: 0932.903.903 – 0832.608.608 – 0832.903.903 – 0796.636.808
• Địa chỉ: 1194 Phạm Thế Hiển, P. 5, Quận 8, TP.HCM

Việc nhận diện chính xác các ký hiệu cửa chống cháy trên bản vẽ là yếu tố hỗ trợ hiệu quả cho kỹ sư và kiến trúc sư trong quá trình thiết kế và thi công. Đồng thời, các chủ đầu tư, đơn vị giám sát và người sử dụng hiểu rõ hơn và tuân thủ quy định an toàn PCCC. Hãy bảo vệ ngôi nhà hoặc công trình của bạn với cửa chống cháy chất lượng, tại Phong Thịnh Door.
